Protel Schematic : Sheet Symbol dan Sheet Entry (Hubungan Antar Sheet)

Pada postingan kali ini kita akan membahas tentang cara mengubungkan antar file dimana salah satu shhet yang telah kita buat sebelumnya menjadi anak dari shhet yang lain. Disini yang akan menjadi anak sheet adalah 'PULSA1.SCH' dari sheet 'DETIK1.SCH'. Adapun caranya sebagai berikut.

1. Buka terlebih dahulu sheet 'DETIK1.SCH'

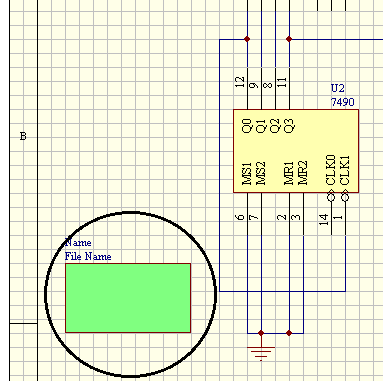

2. Klik menu Place >> Sheet Symbol atau tekan tombol Alt+P+S atau klik icon  pada Wiring Tools. Lalu buatlah kotak pada lembar kerja (di sisi lain dari IC 7490)


3. Klik 2x pada area sheet symbol sehingga muncul kotak dialog sheet symbol.


4. Kemudian edit pada bagian file name (diisi dengan 'PULSA1.SCH') dan name(diisi dengan 'PULSA1'), sehingga file name dan namenya berubah.


5. Setelah selesai klik Place >> Add Sheet Entry atau tekan tombol Alt+P+E atau klik icon  di Wiring Tools.Lalu tempatkan Sheet Entry di dalam Sheet symbol.


6. Klik 2x pada sheet entry sehingga muncul kotak dialog sheet entry


7. Lalu ubah bagian name(diganti dengan 'PULSA1'), I/O type (diganti dengan 'Output'), style (diganti dengan 'Right'), dan side (diganti dengan 'Right').


8. Kemudian hubungkan Sheet Entry tersebut dengan kaki 14 di IC 7490 (U2) dengan menggunakan icon  di Wiring Tools.


9. Setelas selesai, klik rebuild pada box Project Manager, maka secara otomatis 'PULSA1.SCH' menjadi anak dari sheet 'DETIK1.SCH'.
