Gambar Teknik : Cara Membuat Rangkaian Line Follower (dengan mengunakan Proteuss 8)

Tutorial kali ini yaitu cara merangkai line follower menggunakan Proteus 8

Komponen yang digunakan	Jumlah
7405	1
AT89C2051	1
BATTERY	1
BUTTON	1
CAP	3
CAP-POL	3
CRYSTAL	1
DIODE	1
L293D	1
LED	1
MOTOR	2
RES	2

1. Buka terlebih dahulu program proteus 8 lalu cari komponen yang dibutuhkan



2. Setelah dicari susun setiap komponen tersebut lalu sesuaikan dengan gambar diatas lalu disambungkan dengan kabel LBL dan jungtion.

3. Jika sudah, kita bisa mengecek rangkaian ini, apakah masih ada yang salah/error atau tidak ada lagi dengan cara mengklik gambar berikut.



4. Maka akan tampil seperti gambar berikut.

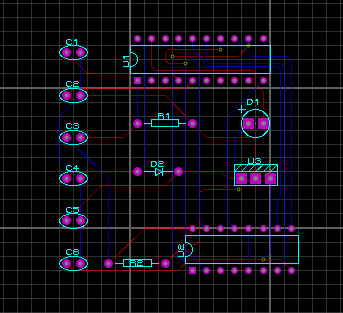

5. setelah selesai susun pada PCB loyut.



6. setelah disusun buka menu Tools >> Auto-router
