Protel Schematic : Hubungan Antar Sheet

Pada bagian ini, kita akan membahas bagaimana cara agar setiap sheet yang telah kita buat bisa berhubungan.

1. Buka terlebih dahulu Shcematic Capture lalu buka 7 Sheet yang kita buat sebelumnya yaitu 'PULSA1.SCH', 'PULSA2.SCH', 'DETIK1.SCH', 'MENIT1.SCH', 'JAM1.SCH', 'COMPAR1.SCH', dan 'PROYEK.SCH'.
2. Pindah pada sheet proyek dan kemudian buat sheet symbol sebanyak 5 buah.


3. Lalu setiap sheet symbol tersebut ubah menjadi, detik, menit, jam, pulsa2 dan compar.


4. Kemudian tambahkan sheet entry di setap sheet symbol.


5. Klik 2x pada sheet entry untuk membuka kotak dialog sheet entry. Lalu ubah setiap sheet enry
   >> Untuk sheet DETIK1.SCH :
         - Bagian Name diganti
         - Bagian I/O Type diganti Output
         - Bagian Style diganti Right



   >> Untuk sheet MENIT1.SCH :
         - Bagian Name diganti S7
         - Bagian I/O Type diganti Input
         - Bagian Style diganti Right
     > Untuk sheet pulsa2 :
         - Bagian Name diganti Pulsa2
         - Bagian I/O Type diganti Input
         - Bagian Style diganti Right
     > Untuk sheet M[1..8]
         - Bagian Name diganti M[1..8]
         - Bagian I/O Type diganti Output
         - Bagian Style diganti Right



   >> Untuk sheet JAM1.SCH :
         - Bagian Name diganti M[1..8]
         - Bagian I/O Type diganti Input
         - Bagian Style diganti Right
     > Untuk sheet Pulsa2
         - Bagian Name diganti Pulsa2
         - Bagian I/O Type diganti Input
         - Bagian Style diganti Right
     > Untuk sheet J[1..8]
         - Bagian Name diganti J[1..8]
         - Bagian I/O Type diganti Output
         - Bagian Style diganti Right



   >> Untuk sheet PULSA2.SCH
         - Bagian Name diganti Pulsa2
         - Bagian I/O Type diganti Output
         - Bagian Style diganti Right

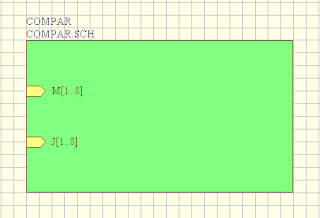

   >> Untuk sheet COMPAR1.SCH :
         - Bagian Name diganti M[1..8]
         - Bagian I/O Type diganti Input
         - Bagian Style diganti Right
     > Untuk sheet J[1..8]
         - Bagian Name diganti J[1..8]
         - Bagian I/O Type diganti Input
         - Bagian Style diganti Right


6. Hubungkan masing-masing sheet entry di dalam sheet symbol dengam menggunakan icon  dan  di Wiring Tools, sehingga menjadi seperti gambar berikut.


7. Terakhir klik Rebuild pada box Project Manager sehingga akan tampak hubungan di proyek.
