Protel Schematic : Cara Menambah Komponen Pada Library Editor

1. Buka Library Editor melalui Menu START >> All Programs >> Advanced Schematic >> Library Editor.
2.  Buka File NS-03.lib pada library, maka akan muncul gambar komponennya.




3. Untuk memulai menggambar, klik File pilih New Untuk menambahkan komponen yang kita inginkan, klik Menu Component kemudian pilih New Component, atau klik icon  pada Library Tools.
4. Klik icon   pada Library Tools untuk menggambar papan IC.
5. Klik icon  pada box IEEE. Letakkan simbol tersebut pada papan IC bagian atas tengah. Untuk mengubah posisi tekan tombol Space Bar. Lalu klik 2x pada mouse untuk mengatur ukuran.
6. Lalu beri Pins pada gambar dengan cara klik icon  atau Klik Menu Place >> Pins.
7. Letakkan Pins pada kaki kanan dan kaki kiri papan IC masing-masing 9 Pins.




8. Untuk mengubah atribut Pins (Name & Number) klik 2x pada Pins, maka akan muncul box seperti berikut.




   Kemudian ubah nama dan nomor sesuai kebutuhan.
9. Lalu beri keterangan MM74C922 pada gambar dengan cara klik icon   pada Library Tools.
10. Kemudian ubah pilihan pada Electrical Type sebagai berikut :
    1.  Bagian input : Y1-Y4, X1-X4, dan Output Enable (OE).
    2.   Bagian output : Data output A-D, Data Available (DA).
    3.   Bagian passive : Oscillator (OSC), Keybounce Mask (KBM).
    4.   Bagian Power : VCC, Ground (GND).

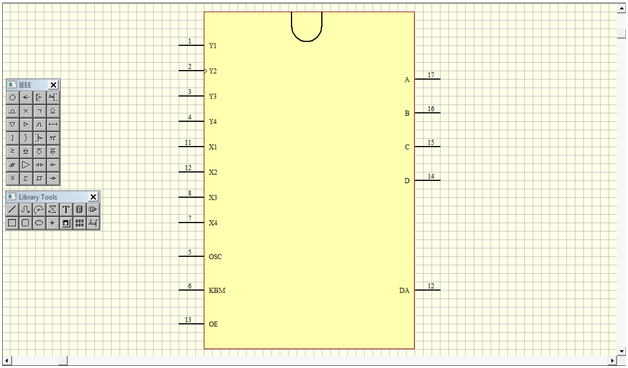

11. Kelompokkan kaki-kaki komponen seperti gambar berikut.






12. Sembunyikan kaki nomor 9 (GND) dan kaki nomor 18 (VCC) dengan cara klik 2x pada Pins klik pada bagian Hidden.
13. Kemudian isi kotak dialog Decription.
    1.  Default Designator diisi dengan U? untuk tanda komponen IC.
    2.      Foot Print 1 diisi dengan DP18
14. Klik Update Schematic, selesai.
