Bahasa Rakitan : Memasukkan Satu Karakter Melalui Perintah Keyboard

1. Buka program Command Prompt dan tulisakan perintah maka akan muncul sebagai berikut.


2. Lalu buka program Command Prompt satu lagi lalu masukan perintah yang sama seperti langkah kedua namun tambahkan EDIT pada akhir perintah maka akan muncul layar warna biru seperti berikut.


3. Setelah muncul layar biru maka masukan perintah sebagai berikut

   .MODEL SMALL
   .CODEORG 100H

   TData : JMP Proses
                 T_ASCII DB 13,10,'Ini adalah tombol ASCII : $'
                 T_EXTENDED DB 13,10,'Ini adalah tombol Extended $'
   Proses :
                 MOV AH,0
                 INT 16H
                 PUSH AX

                 CMP AL,00
                 JE EXTENDED

   ASCII :
                 LEA DX, T_ASCII
                 MOV AH,09
                 INT 21H

                 POP AX
                 MOV DL,AL
                 MOV AH,2
                 INT 21H

                 CMP AL,'Q'
                 JE EXIT
                 CMP AL,'q'
                 JMP PROSES
   EXTENDED :
                 LEA DX, T_EXTENDED
                 MOV AH,09
                 INT 21H
                 JMP PROSES

   EXIT :     INT 20H
   END TData

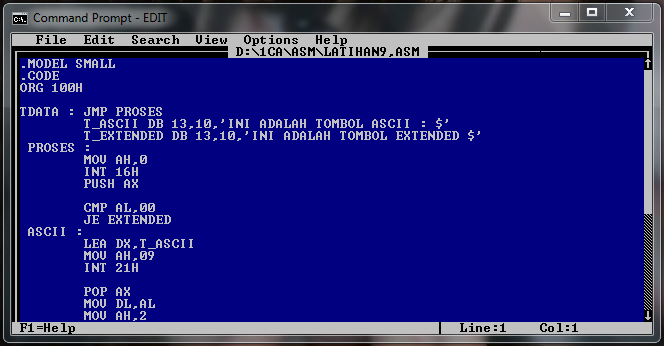

   Lalu save dengan nama LATIHAN9.ASM untuk lebih jelas perhatikan gambar berikut.




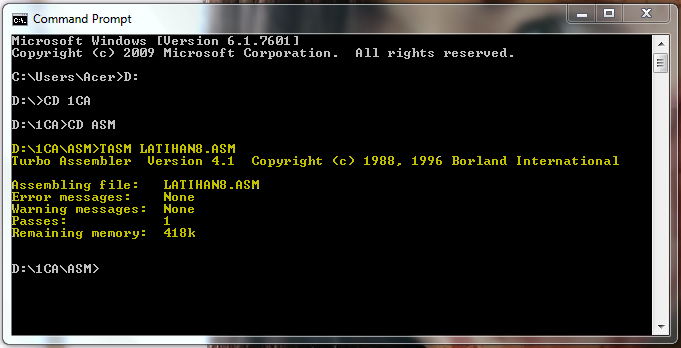

4. Setelah disave kita cek dengan menggunakan program Command Prompt yang kita buka pertama kali tadi, apabila kita menuliskan perintah dengan benar maka TASM akan menunjukan error message dan warning message ‘none’.


5. Setelah dicek menggunakan TASM lalu dilanjutkan lagi dengan menggunakan TLINK dengan cara melanjutkan langkah sebelumnya maka akan muncul sebagai berikut.


6. Untuk melihat hasilnya tinggal ketik LATIHAN9 lalu enter maka hasinya akan muncul. (Untuk program ini, tombol ASCII adalah tombol huruf, angka, atau simbol pasa keyboard. Sedangkan tombol EXTENDED adalah tombil F1 - F12)



Bahasa Rakitan : Mencetak Keterangan Kelulusan Dengan Menggunakan Perintah Jump

1. Buka program Command Prompt dan tulisakan perintah maka akan muncul sebagai berikut.


2. Lalu buka program Command Prompt satu lagi lalu masukan perintah yang sama seperti langkah kedua namun tambahkan EDIT pada akhir perintah maka akan muncul layar warna biru seperti berikut.


3. Setelah muncul layar biru maka masukan perintah sebagai berikut

   .MODEL SMALL
   .CODE
   ORG 100H

   TData : JMP Proses
                 UAS DB 85
                 KAL0 DB 'Nilai Anda Kurang Dari 40 Maka Anda Tidak Lulus $'
                 KAL1 DB 'Nilai Anda Lebih Besar Sama Dengan 70 Maka Anda Lulus $'
                 Kal2 DB 'Nilai Anda Lebih Besar Dari 85 Maka Anda Lulus CUMLOUDE $'
   Proses :
                 MOV AL,UAS
                 CMP AL, 54
                 JB AKecil

                 CMP AL,85
                 JE ABesar
                 JA ABesar

                 CMP AL,54
                 JE Sama
                 JA Sama
   AKecil :
                 LEA DX, Kal0
                 JMP cetak
   Sama :
                 LEA DX, Kal1
                 JMP cetak
   ABesar :
                 LEA DX, Kal2
   Cetak :
                 MOV AH,09
                 INT 21H

   EXIT :     INT 20H
   END TData

   Lalu save dengan nama LATIHAN8.ASM untuk lebih jelas perhatikan gambar berikut.




4. Setelah disave kita cek dengan menggunakan program Command Prompt yang kita buka pertama kali tadi, apabila kita menuliskan perintah dengan benar maka TASM akan menunjukan error message dan warning message ‘none’.


5. Setelah dicek menggunakan TASM lalu dilanjutkan lagi dengan menggunakan TLINK dengan cara melanjutkan langkah sebelumnya maka akan muncul sebagai berikut.


6. Untuk melihat hasilnya tinggal ketik LATIHAN8 lalu enter maka hasinya akan muncul.


7. Untuk mencoba keterangan yang lain (Anda tidak lulus dan Anda lulus), ubah nilai pada UAS DB menjadi 30 (untuk Anda tidak lulus) dan 75 (untuk Anda lulus). Masing-masing dari program akan muncul dengan hasil sesuai keterangan.





Bahasa Rakitan : Menggunakan Perintah Lompat (Jump)

1. Buka program Command Prompt dan tulisakan perintah maka akan muncul sebagai berikut.


2. Lalu buka program Command Prompt satu lagi lalu masukan perintah yang sama seperti langkah kedua namun tambahkan EDIT pada akhir perintah maka akan muncul layar warna biru seperti berikut.


3. Setelah muncul layar biru maka masukan perintah sebagai berikut

   .MODEL SMALL
   .CODE
   ORG 100H

   TDATA : JMP PROSES
                  BILA DB 15
                  BILB DB 23
                  KAL0 DB 'BILANGAN A LEBIH KECIL DARI BILANGAN B $'
                  KAL1 DB 'BILANGAN A SAMA DENGAN BILANGAN B $'
                  KAL2 DB  'BILANGAN A LEBIH BESAR DARI BILANGAN B $'
   PROSES :
                   MOV AL,BILA
                   CMP AL, BILB
                   JB AKECIL
                   JE SAMA
                   JA ABESAR
   AKECIL :
                   LEA DX, KAL0
                   JMP CETAK
   SAMA :
                   LEA DX, KAL1
                   JMP CETAK
   ABESAR :
                   LEA DX, KAL2
   CETAK :
                   MOV AH,09
                   INT 21H

   EXIT :      INT 20H
   END TDATA

   Lalu save dengan nama LATIHAN7.ASM untuk lebih jelas perhatikan gambar berikut.




4. Setelah disave kita cek dengan menggunakan program Command Prompt yang kita buka pertama kali tadi, apabila kita menuliskan perintah dengan benar maka TASM akan menunjukan error message dan warning message ‘none’.


5. Setelah dicek menggunakan TASM lalu dilanjutkan lagi dengan menggunakan TLINK dengan cara melanjutkan langkah sebelumnya maka akan muncul sebagai berikut.


6. Untuk melihat hasilnya tinggal ketik LATIHAN7 lalu enter maka hasinya akan muncul.



Protel Schematic : Membuat Rangkaian 5V-5A-MJ2955 (Test 1/Genap)

1. Buka program schematic capture yang telah diinstal. Lalu pilih file, new.


2. Klik icon untuk mempermudah saat kita menggambar rangkaian.


3. Untuk langkah awal, buat terlebih dahulu komponen-kompenen yang dibutuhkan, seperti Trafo (TRANS1), Dioda Bridge (BRIDGE1), Resistor (RES1), Kapasitor (CAPACITOR), IC 7805 (VOLTREG), dan PNP. Komponen-komponen tersebut terdapat dalam d_liner.lib, d_device.lib, dan device.lib. Kemudian letakkan komponen-komponen tersebut sesuai dengan desain.


4. Hubungkan rangkaian tersebut menggunakan icon  atau pada Wiring Tools.


5. Ubah nama dan harga komponen dengan cara klik 2x pada mouse. Lakukan hal yang sama hingga semua komponen lengkap dengan nama dan harga masing-masing.






6. Terakhir beri Junction pada tempat tertentu dengan icon  pada Wiring Tools.



Protel Schematic : Cara Menggambar Rangkaian Pembangkit Pulsa

1. Buka program schematic capture yang telah diinstal. Lalu pilih file, new.


2. Klik icon untuk mempermudah saat kita menggambar rangkaian.


3. Untuk langkah awal, buat terlebih dahulu komponen-komponen seperti Resistor (RES1), Kapasitor (Capacitor),dan Swicth Push Button (SW-PB) yang terdapat pada d_linear.lib, d_device.lib, dan device.lib. Caranya klik Add Remove >> library >> d_linear.lib, d_device.lib, dan device.lib (pilih salah satu) >> Add >> OK. Letakkan komponen-komponen tersebut seperti gambar di bawah ini :


4. Hubungkan rangkaian tersebut menggunakan icon  atau pada Wiring Tools.


5. Tambahkan VCC pada rangkaian di tengah atas dengan cara klik icon   pada Wiring Tools atau klik Place >> Power Port. Lalu tambahkan GND (ground) pada rangkaian di tengah bawah (sejajar dengan VCC) dengan cara klik icon  pada Wiring Tools atau klik Palce >> Power Port. Untuk mengubah simbol, klik 2x pada simbol ubah pada box Net menjadi GND dan Style pilih Power Ground






6. Ubah nama dan harga komponen dengan cara klik 2x pada mouse. Lakukan hal yang sama hingga semua nama dan harga pada komponen sesuai.








7. Lalu ubah nama pada Port dengan Pulsa dengan cara klik 2x pada mouse.






8. Terakhir beri Junction pada tempat tertentu dengan icon  pada Wiring Tools.
